Componente de proteção e vedação para bombas dragas submetidas a materiais altamente abrasivos.
Visão geral

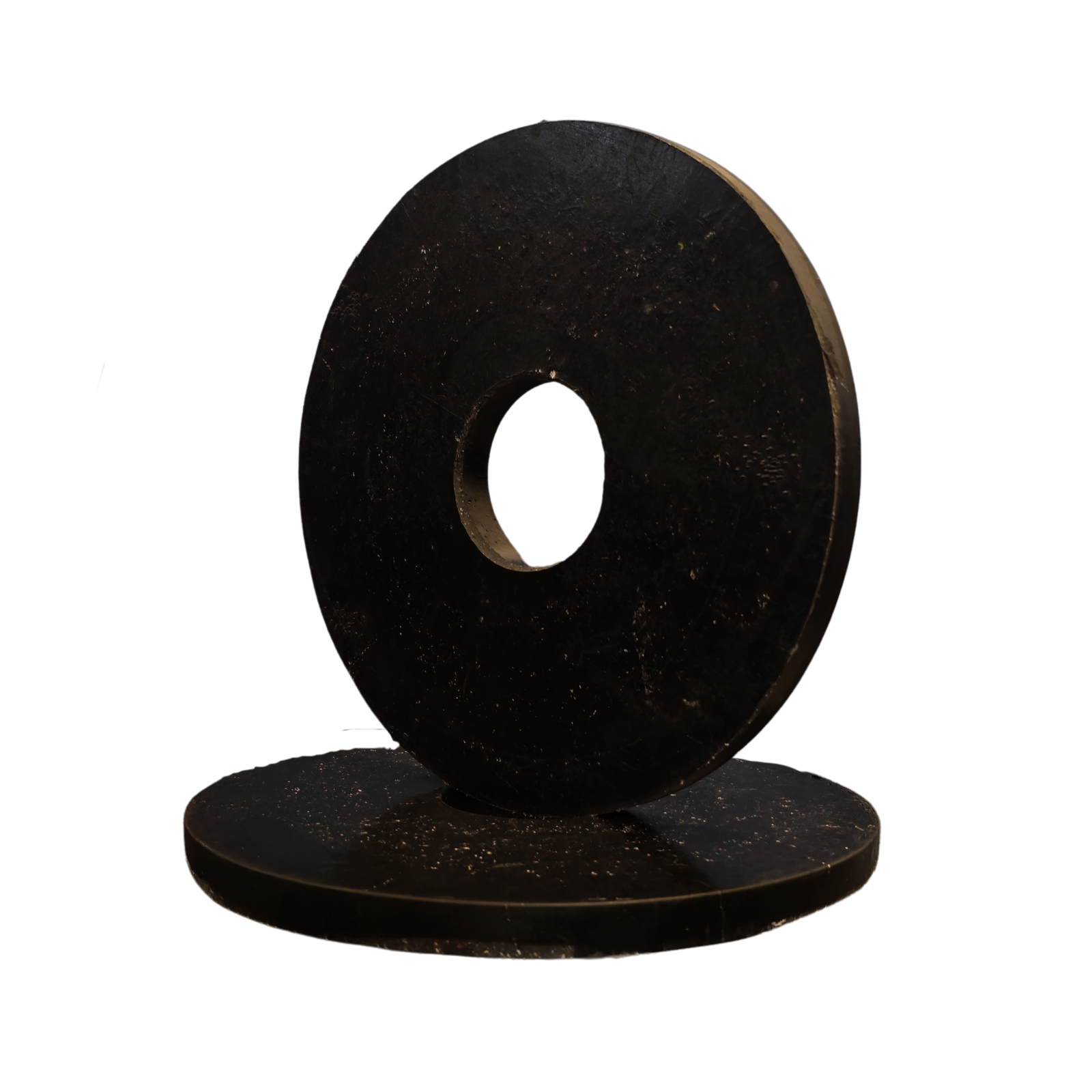

O disco protetor de carcaça é instalado junto à carcaça da bomba draga, popularmente conhecida como careta. Atua como componente de sacrifício contra o impacto e o atrito provocados pelo bombeamento de lama, areia, seixo e rejeitos.
Sua função é preservar o corpo da bomba e os componentes próximos da vedação, reduzindo o desgaste prematuro e as paradas corretivas em operações de mineração, garimpo, extração de areia e dragagem.
Informações confirmadas
Guia técnico
Medidas, construção e aplicações para selecionar o disco conforme a bomba e a severidade da operação.
O disco recebe parte do desgaste que atingiria diretamente a carcaça da bomba.
Forma uma barreira contra o contato contínuo de areia, pedras, lama e rejeitos com o corpo da bomba.
O assentamento correto auxilia a preservar os periféricos de vedação e os componentes próximos ao eixo.
Como peça substituível, ajuda a reduzir intervenções mais caras na carcaça principal.
Dureza nominal que equilibra flexibilidade, estabilidade e resistência mecânica.
O composto de borracha ajuda a dissipar choques hidrodinâmicos durante a passagem de sedimentos.
Construção indicada para contato recorrente com areia, pedriscos e rejeitos de mineração.
Proteção interna em conjuntos utilizados para bombeamento de sedimentos e sólidos.
Operações com polpa de minério, lama densa, resíduos de perfuração e materiais abrasivos.
Aplicações em rios, lagos, poços e portos sujeitas ao fluxo contínuo de areia e cascalho.
A aplicação indicada é uma referência. Medidas, eixo e assentamento devem ser conferidos no equipamento.
Referência para bombas dragas de 3 a 4 polegadas.
Referência para bombas dragas de 5 polegadas.
Referência para bombas dragas de 6 polegadas.
Referência para bombas dragas de 8 polegadas com eixo padrão.
Referência para bombas dragas de 8 polegadas com eixo reforçado.
Confirme o diâmetro externo e o diâmetro interno do eixo ou alojamento.
Verifique o espaço disponível e o assentamento necessário dentro da carcaça.
Informe fabricante, modelo, polegadas e condições de operação para validar a compatibilidade.
Inspecione perda de espessura, cortes, deformações e folgas durante as paradas programadas.
A montagem deve manter apoio uniforme para evitar concentração de carga e desgaste irregular.
Substitua o disco antes que o desgaste exponha a carcaça principal ao fluxo abrasivo.
